Descrição

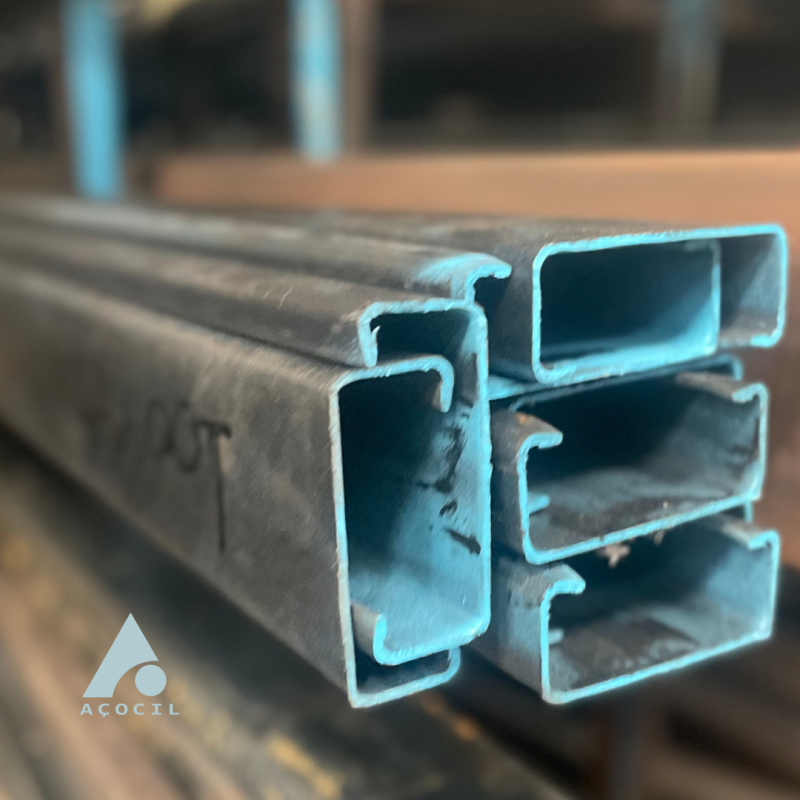

O Perfil U é um tipo de perfil feito de chapa dobrada, composto de aço carbono, possui abas que constroem o seu formato de U, oferecem resistência e economia em sua ampla gama de utilização. Pode ser classificado entre enrijecido ou simples
S = Área de seção , P = Peso estimado por metro, Jx = Momento de inércia do eixo x
Wx = Módulo de resistência do eixo x , ix = Raio de giro do eixo
ey = Distância de linha neutra, Jy = Momento da inércia do eixo y
Wy = Módulo de resistência eixo y, iy = Raio de giro do eixo y
Veja abaixo a Tabela de Especificações.
perfil dobrado de chapa (UDC)
| Dimensão h mm | Dim. b mm | Dim. d mm | Dim. e mm | S cm² | P kg/m | Jx cm | Wx cm³ | ix cm | ey cm | Jy cm4 | Wy cm³ | iy cm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 25 | 10 | 2,00 2,25 2,65 3,00 |
- | 1,57 1,83 2,07 2,30 |
7,40 8,40 9,28 10,04 |
2,96 3,36 3,71 4,01 |
1,92 1,90 1,80 1,85 |
0,92 0,92 0,91 0,91 |
1,68 1,87 2,02 2,15 |
1,06 1,18 2,28 1,35 |
0,92 0,92 0,88 0,86 |
| 75 | 40 | 15 | 2,00 2,25 2,65 3,00 |
- | 2,54 2,99 3,43 3,85 |
28,46 33,01 37,25 41,18 |
7,59 8,80 9,93 10,98 |
2,97 2,94 2,92 2,90 |
1,50 1,49 1,49 1,48 |
7,43 8,52 9,50 10,38 |
2,97 3,40 3,78 4,13 |
1,52 1,50 1,48 1,46 |
| 100 | 50 | 17 | 2,00 2,25 2,65 3,00 |
- | 3,27 3,87 4,45 5,02 |
66,05 77,21 87,80 97,93 |
13,20 15,44 17,56 19,57 |
3,98 3,96 3,94 3,91 |
1,78 1,77 1,77 1,76 |
14,87 17,21 19,36 21,35 |
4,61 5,33 5,99 6,59 |
1,89 1,87 1,85 1,83 |
| 127 | 50 | 17 | 2,00 2,25 2,65 3,00 |
- | 3,67 4,35 5,01 5,66 |
115,45 135,33 154,31 172,40 |
18,18 21,31 24,30 27,15 |
4,97 4,94 4,92 4,89 |
1,59 1,59 1,58 1,58 |
16,17 18,71 21,07 23,24 |
4,74 5,48 6,17 6,79 |
1,86 1,84 1,82 1,80 |
| 150 | 60 | 20 | 2,00 2,25 2,65 3,00 |
- | 4,40 5,23 6,04 6,83 |
195,38 229,93 263,19 295,19 |
26,05 30,66 35,09 39,36 |
5,90 5,88 5,85 5,82 |
1,92 1,91 1,91 1,91 |
28,36 33,03 37,42 41,53 |
6,95 8,08 9,15 10,14 |
2,25 2,23 2,21 2,18 |
| 200 | 75 | 25 | 2,65 3,00 4,75 |
- | 7,92 8,98 13,55 |
614,20 691,93 1012,80 |
61,42 69,19 101,28 |
7,80 7,78 7,66 |
2,32 2,32 2,30 |
77,80 86,90 123,17 |
15,02 16,76 23,67 |
2,78 2,76 2,67 |
