Descrição

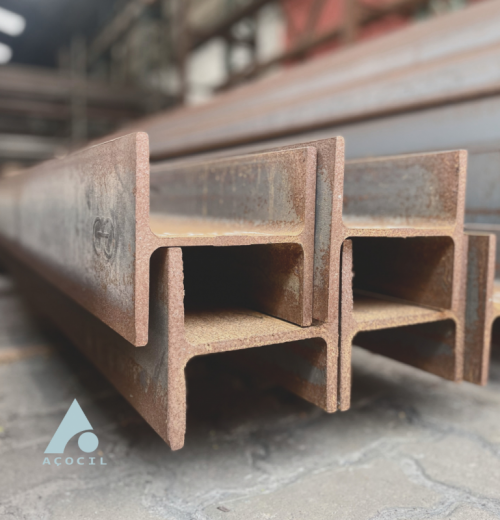

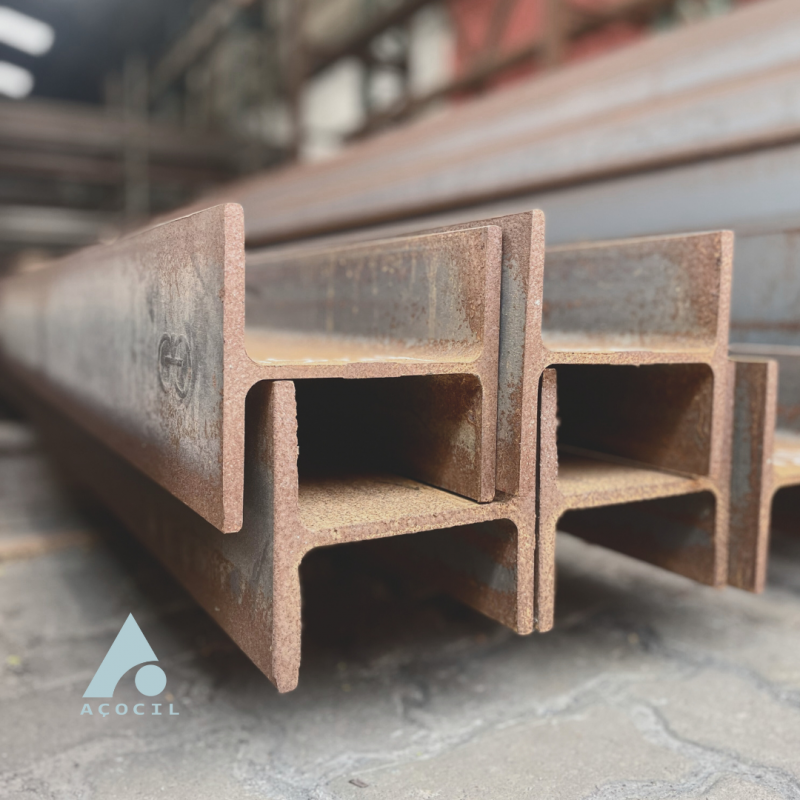

As vigas H possuem uma distância menor entre as abas, o que faz com que a chapa entre as abas sejam mais espessas. Já as vigas W possuem uma distância maior entre cada aba e consequentemente a chapa de ligação é menos espessa.
d = altura do perfil, h = altura interna, bf = largura da aba do perfil
tf = espessura da aba, tw = espessura da alma , r = raio de concordância
| Dimensões | Peso (Kg/m) | d mm | bf mm | d' mm | h mm | Espes- sura tw mm | Espes- sura tf mm | Eixo X-Y lx cm4 | Eixo X-Y Wx cm3 | Eixo X-Y rx cm | Eixo Y-Y ly cm4 | Eixo X-Y Wy cm3 | Eixo X-Y ry cm | S cm2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W 150 x 22,5 | 22,5 | 152 | 152 | 119 | 139 | 5,8 | 6,6 | 01 | 161,7 | 6,51 | 387 | 50,9 | 3,65 | 29 |
| W 150 x 29,8 | 29,8 | 157 | 153 | 118 | 138 | 6,6 | 9,3 | 02 | 221,5 | 6,72 | 556 | 72,6 | 3,8 | 38,5 |
| W 150 x 37,1 | 37,1 | 162 | 154 | 119 | 139 | 8,1 | 11,6 | 02 | 277 | 6,85 | 707 | 91,8 | 3,84 | 47,8 |
| W 200 x 35,9 | 35,9 | 201 | 165 | 161 | 181 | 6,2 | 10,2 | 03 | 342 | 8,67 | 764 | 92,6 | 4,09 | 45,7 |
| W 200 x 41,7 | 41,7 | 205 | 166 | 157 | 181 | 7,2 | 11,8 | 04 | 401,4 | 8,77 | 901 | 108,5 | 4,1 | 53,5 |
| W 200 x 46,1 | 46,1 | 203 | 203 | 161 | 181 | 7,2 | 11 | 05 | 447,6 | 8,81 | 02 | 151,2 | 5,12 | 58,6 |
| W 200 x 52,00 | 52 | 206 | 204 | 157 | 181 | 7,9 | 12,6 | 05 | 514,4 | 8,9 | 02 | 174,9 | 5,16 | 66,9 |
| HP 200 x 53,0 | 53 | 204 | 207 | 161 | 181 | 11,3 | 11,3 | 05 | 488 | 8,55 | 02 | 161,7 | 4,96 | 68,1 |
| W 200 x 59,0 | 59 | 210 | 205 | 158 | 182 | 9,1 | 14,2 | 6.140 | 584,8 | 8,99 | 02 | 199,1 | 5,18 | 76 |
| W 200 x 71,0 | 71 | 216 | 206 | 161 | 181 | 10,2 | 17,4 | 7.660 | 709,2 | 9,17 | 03 | 246,3 | 5,28 | 91 |
| W 200 x 86,0 | 86 | 222 | 209 | 157 | 181 | 13 | 20,6 | 09 | 855,7 | 9,26 | 03 | 300,4 | 5,32 | 110,9 |
| HP 250 x 62,0 | 62 | 246 | 256 | 201 | 225 | 10,5 | 10,7 | 09 | 709,6 | 10,47 | 03 | 234 | 6,13 | 79,6 |
| W 250 x 73,0 | 73 | 253 | 254 | 201 | 225 | 8,6 | 14,2 | 11 | 889,9 | 11,02 | 3.880 | 305,5 | 6,47 | 92,7 |
| W 250 x 80,0 | 80 | 256 | 255 | 201 | 225 | 9,4 | 15,6 | 12.550 | 980,5 | 11,1 | 04 | 338,3 | 6,51 | 101,9 |
| HP 250 x 85,0 | 85 | 254 | 260 | 201 | 225 | 14,4 | 14,4 | 12.280 | 966,9 | 10,64 | 04 | 325 | 6,24 | 108,5 |
| W 250 x 89,0 | 89 | 260 | 256 | 201 | 225 | 10,7 | 17,3 | 14 | 1.095,10 | 11,18 | 05 | 378,2 | 6,52 | 113,9 |
| W 250 x 101,0 | 101 | 264 | 257 | 201 | 225 | 11,9 | 19,6 | 16 | 1.238,80 | 11,27 | 06 | 431,8 | 6,57 | 128,7 |
| W 250 x 115,0 | 115 | 269 | 259 | 201 | 225 | 13,5 | 22,1 | 18.920 | 1.406,70 | 11,38 | 06 | 494,6 | 6,62 | 146,1 |
| W 310 x 79,0 | 79 | 299 | 306 | 245 | 277 | 11 | 11 | 16 | 1.091,30 | 12,77 | 05 | 343,7 | 7,25 | 100 |
| W 310 x 93,0 | 93 | 303 | 308 | 245 | 277 | 13,1 | 13,1 | 20 | 1.299,10 | 12,85 | 06 | 141,4 | 7,32 | 119,2 |
| W 310 x 97,0 | 97 | 308 | 305 | 245 | 277 | 9,9 | 15,4 | 22 | 1.447,00 | 13,43 | 07 | 477,8 | 7,68 | 123,6 |
| W 310 x 107,0 | 107 | 311 | 306 | 245 | 277 | 10,9 | 17 | 25 | 1.597,30 | 13,49 | 08 | 530,9 | 7,72 | 136,4 |
| HP 310 x 110,0 | 110 | 308 | 310 | 245 | 277 | 15,4 | 15,5 | 24 | 1.539,10 | 12,97 | 08 | 497,3 | 7,39 | 141 |
| W 310 x 117,0 | 117 | 314 | 307 | 245 | 277 | 11,9 | 18,7 | 28 | 1.755,60 | 13,56 | 09 | 587,9 | 7,76 | 149,9 |
| HP 310 x 125,0 | 125 | 312 | 312 | 245 | 277 | 17,4 | 17,4 | 27 | 1.735,60 | 13,05 | 09 | 565,6 | 7,45 | 159 |
| W 360 x 91,0 | 91 | 353 | 254 | 288 | 320 | 9,5 | 16,4 | 26,75 | 1.515,90 | 15,19 | 04 | 353 | 6,22 | 115,9 |
| W 360 x 101,0 | 101 | 357 | 255 | 286 | 320 | 10,5 | 18,3 | 30 | 1.696,30 | 15,29 | 05 | 397,1 | 6,25 | 129,5 |
| W 360 x 110,0 | 110 | 360 | 256 | 288 | 320 | 11,4 | 19,9 | 33 | 1.841,90 | 15,36 | 5.570 | 435,2 | 6,29 | 140,6 |
| W 360 x 122,0 | 122 | 363 | 257 | 288 | 320 | 13 | 21,7 | 37 | 2.016,50 | 15,35 | 06 | 478,4 | 6,29 | 155,3 |
