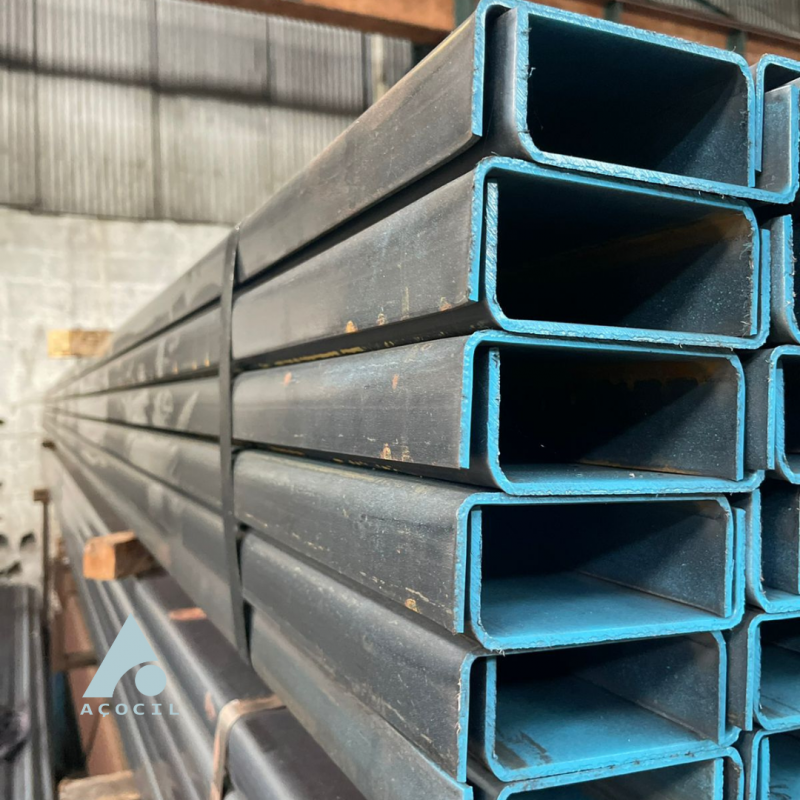

Perfil 'U' Simples

O Perfil U é um tipo de perfil feito de chapa dobrada, composto de aço carbono possui abas complementares ao seu formato de U, que oferecem resistência e economia em sua ampla gama de utilização. Pode ser classificado entre enrijecido ou simples

S = Área de seção , P = Peso estimado por metro, Jx = Momento de inércia do eixo x

Wx = Módulo de resistência do eixo x , ix = Raio de giro do eixo

ey = Distância de linha neutra, Jy = Momento da inércia do eixo y

Wy = Módulo de resistência eixo y, iy = Raio de giro do eixo y

Veja abaixo a Tabela de Especificações:

perfil dobrado de chapa (UDC)

Dimensão
h
mm
Dimensão
b
mm
Dimensão
e=r
mm
S

cm²
P

kg/m
Jx

cm4
Wx

cm³
ix

cm
ey

cm
Jy

cm4
Wy

cm³
iy

cm
50 25 2,00
2,25
2,65
3,00
1,75
2,07
2,38
2,67
1,38
1,62
1,86
2,10
6,66
7.70
8,66
9,55
2,60
3,00
3,40
3,80
1,94
1,92
1,90
1,88
0,71
0,73
0,75
0,77
1,07
1,26
1,43
1,59
0,60
0,71
0,82
0,92
0,78
0,77
0,77
0,77

75

38
2,00
2,25
2,65
3,00
4,75
2,80
3,32
3,84
4,35
6,48
2,20
2,61
3,01
3,41
5,09
25,10
29,43
33,56
37,49
52,75
6,60
7,80
8,90
9,90
14,00
2,99
2,97
2,95
2,93
2,85
1,12
1,14
1,16
1,18
1,27
4,55
5,37
6,15
6,91
10,00
1,58
1,88
2,17
2,45
3,66
1,27
1,27
1,26
1,26
1,24

100

40
2,00
2,25
2,65
3,00
4,75
3,27
3,89
4,51
5,11
7,67
2,57
3,06
3,54
4,01
6,02
49,01
57,67
65,99
73,99
105,9
9,80
11,50
13,10
14,70
21,10
3,86
3,84
3,82
3,80
3,71
9,97
0,99
1,01
1,03
1,11
4,99
5,89
6,76
7,61
11,09

1,65
1,96
2,26
2,56
3,84
1,23
1,22
1,22
1,22
1,20

100

50
2,00
2,25
2,65
3,00
4,75
3,65
4,35
5,04
5,71
8,63
2,87
3,41
3,95
4,48
6,77
58,15
68,55
78,60
88,29
127,50
11,60
13,70
15,70
17,60
25,40
3,98
3,96
3,94
3,92
3,84
1,34
1,36
1,38
1,40
1,48
9,24
10,94
12,59
14,20
20,89
2,52
3,00
3,48
3,94
5,84
1,58
1,58
1,58
1,57
1,55

127

50
2,00
2,25
2,65
3,00
4,75
4,17
4,97
5,76
6,53
9,91
3,27
3,90
4,52
5,13
7,78
101,30
119,60
137,50
154,80
225,90
15,90
18,80
21,60
24,30
35,50
4,92
4,90
4,88
4,86
4,77
1,19
1,20
1,22
1,24
1,32
9,94
11,78
13,57
15,32
22,66
2,61
3,10
3,59
4,08
6,16
1,54
1,53
1,53
1,53
1,51

150

50
2,00
2,25
2,65
3,00
4,75
4,60
5,49
6,37
7,23
11,01
3,61
4,31
5,00
5,68
8,64
149,90
177,40
204,10
230,10
338,00
19,90
23,60
27,20
30,60
45,00
5,70
5,68
5,65
5,63
5,54
1,08
1,10
1,12
1,13
1,21
10,42
12,35
14,24
16,08
23,84
2,66
3,17
3,67
4,16
6,30
1,50
1,49
1,49
1,49
1,47
200 50 2,00
2,25
2,65
3,00
4,75
5,55
6,63
7,70
8075
13,39
4,36
5,20
6,04
6,87
10,51
5299,30
354,90
409,30
462,40
686,20
29,90
35,40
40,90
46,20
68,60
7,33
7,31
7,28
7,26
7,15
0,91
0,93
0,95
0,96
1,04
11,20
13,28
15,32
17,31
25,76
2,74
3,26
3,78
4,29
6,51
1,41
1,41
1,41
1,40
1,38
